Расчет и армирование домов с консольными балконами: особенности и рекомендации

Введение в тему консольных балконов

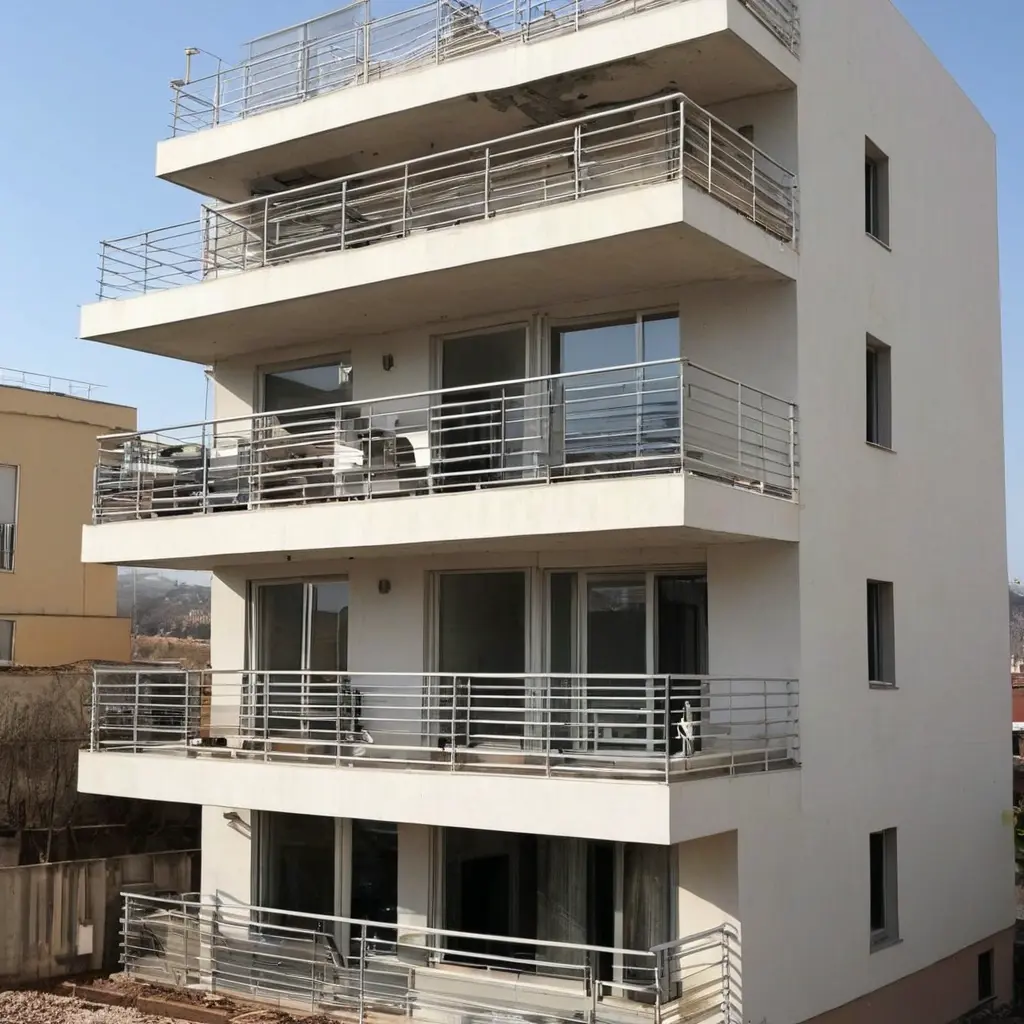

Консольные балконы – это выступающие конструкции, которые не опираются на дополнительные вертикальные опоры, а закреплены непосредственно на несущей стене дома. Такие балконы широко применяются при строительстве жилых домов, так как позволяют увеличить полезное пространство квартиры и улучшить внешний облик здания.

Однако проектирование и строительство консольных балконов требует грамотного подхода к расчетам нагрузок и армированию. Правильное выполнение этих этапов гарантирует безопасность и долговечность конструкции, а также комфорт жителей.

Особенности конструкции консольных балконов

Что такое консольный балкон?

По определению, консольный балкон – это элемент конструкции, который выходит за контур фасада без опор снизу. Подобная схема включает в себя следующие особенности:

• Подвижность и деформации при нагрузках больше, чем у обычных балконов с опорами.
• Необходимость тщательного расчета на изгибающие моменты.
• Особое внимание к анкеровке и укреплению места примыкания к стене.

Типы консольных балконов

Расчет консольных балконов: основные нагрузки и методы

Виды нагрузок на балкон

При расчете необходимо учитывать несколько типов нагрузок:

1. Собственный вес балкона (бетон, арматура, отделочные материалы).
2. Полезная нагрузка, учитывающая вес людей, мебели, предметов.
3. Ветровая нагрузка, действующая на выступающую конструкцию.
4. Снеговая нагрузка, учитывается на горизонтальную поверхность балкона.

Расчет изгибающего момента

Ключевым параметром при анализе консольных балконов является изгибающий момент в зоне крепления балкона к стене. Он определяется как произведение нагрузки на длину вылета балкона:

M = F × L

где M – изгибающий момент, F – суммарная нагрузка на балкон, L – длина консоли.

Для примера: для балкона длиной 1,5 м с суммарной нагрузкой 5 кН изгибающий момент составит:

M = 5 кН × 1,5 м = 7,5 кН·м

Определение армирования

Арматура в балконе необходима для восприятия растягивающих напряжений в железобетонной конструкции. Рассчитать необходимую площадь поперечного сечения арматуры можно по формуле:

A_s = M / (f_y × z)

где:

• A_s – площадь арматуры (мм²);
• M – изгибающий момент (Н·мм);
• f_y – расчетное сопротивление арматуры (МПа);
• z – рычаг внутренних сил (мм), обычно

Детали формулы и нормативы рекомендуется выбирать исходя из строительных стандартов (например, СНиП или СП в России), а также характеристик используемых материалов.

Армирование консольных балконов: рекомендации

Основные принципы армирования

При армировании необходимо учесть следующие моменты:

• В зоне крепления к стене – усиленное армирование продольной арматурой высокой прочности.
• Использование хомутов и стержней поперечной арматуры для предотвращения сдвиговых деформаций.
• Учет температурного и усадочного напряжения с помощью специальных компенсирующих элементов.
• Правильное расположение арматурных стержней для минимизации изгибов и трещинообразования.

Пример армирования балкона длиной 1,5 м

Допустим, требуется армировать балкон с расчетным изгибающим моментом 7,5 кН·м, используя арматуру класса А500 (f_y = 500 МПа). Принимаем рычаг сил z = 0,9h, где высота плиты балкона h = 120 мм = 0,12 м.

Расчет площади арматуры (переводим М в Н·мм):

M = 7,5 кН·м = 7 500 Н·м = 7 500 000 Н·мм
z = 0,9 × 120 = 108 мм
f_y = 500 МПа = 500 Н/мм²

Подставляем:

A_s = 7 500 000 / (500 × 108) = 138,9 мм²

Таким образом достаточно применить несколько арматурных стержней диаметром 12 мм (площадь одного стержня ≈ 113 мм²), например, 2 стержня диаметром 12 мм обеспечат нужное армирование.

Статистика и практика

По данным строительных компаний, около 30% претензий к качеству жилых домов связаны с браком при изготовлении и монтаже балконов, включая недостаточное армирование и ошибки в расчетах. В частности, дома с консольными балконами без должного контроля проектирования или нарушений технологии подвергаются деформациям, трещинообразованию и даже обрушению.

Опыт показывает, что использование современных методик расчета, компьютерного моделирования и соответствующих материалов позволяет снизить риск дефектов минимум на 60% и увеличить срок службы балконов до 50 лет и более.

Советы автора

«Проектирование консольных балконов требует не только точных математических расчетов, но и глубокого понимания физики конструкции. Рекомендуется не экономить на качестве арматуры и бетона, а также обязательно проводить обязательные проверки с помощью современных методик и инструментов. Важно учесть нюансы местного климата и эксплуатационные нагрузки, чтобы балкон не только выглядел красиво, но и был максимально надежным.»

Заключение

Консольные балконы являются характерным и востребованным элементом жилых домов, придающим им выразительный архитектурный облик и дополнительные жилые площади. Однако их проектирование и строительство требуют особого внимания к расчету нагрузок и грамотному армированию. Правильное выполнение этих задач гарантирует безопасность, долговечность и комфорт эксплуатации.

При расчете изгибающего момента и определения армирования важно пользоваться актуальными нормативными документами и учитывать особенности конкретного проекта и материалов. Практика показывает, что грамотный инженерный подход и качественный контроль строительства являются ключом к успешной реализации консольных балконов в жилом строительстве.
