Строительство подпорных стенок: правильный расчет нагрузок и эффективный дренаж

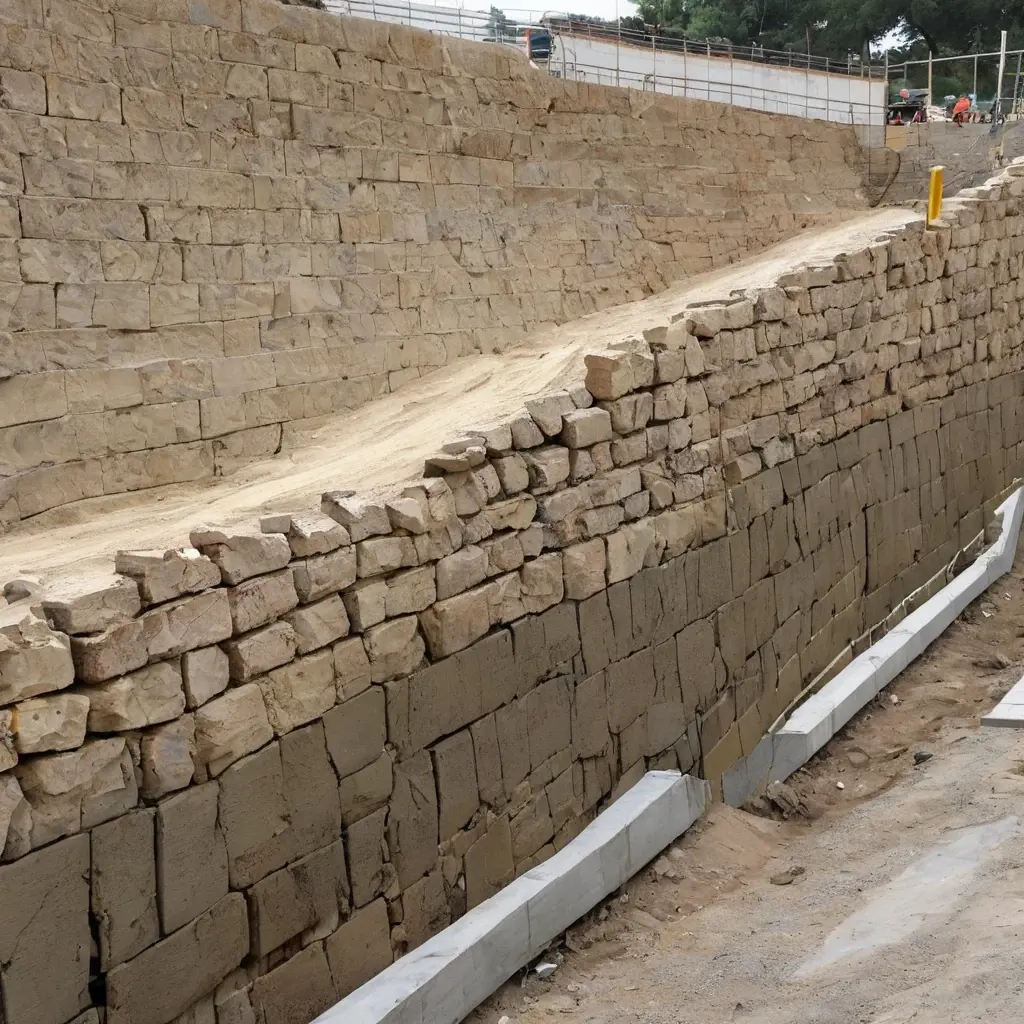

Введение в строительство подпорных стенок

Подпорные стенки применяют для удержания грунта на склонах, предотвращения оползней и деформаций ландшафта. Их роль особенно важна в сложных геологических условиях и при наличии большого перепада высот.

Расчет нагрузок и организация дренажа – ключевые аспекты, влияющие на долговечность и безопасность подпорных стенок.

Основные виды нагрузок на подпорные стенки

При проектировании подпорных стенок учитывают различные типы нагрузок, действующих на конструкцию:

• Грунтовое давление — основная нагрузка, возникает под действием веса грунта за стенкой;
• Свободное (гидростатическое) давление воды — влияние грунтовых и поверхностных вод;
• Ветровые нагрузки — актуальны для стенок в открытых пространствах;
• Сейсмические нагрузки — важны в сейсмоопасных регионах;
• Дополнительные нагрузки — техногенные или от размещенного на вершине стенки оборудования и транспорта.

Грунтовое давление и его расчет

Грунтовое давление части подпорной стенки зависит от типа грунта, его плотности, угла внутреннего трения и угла наклона откоса. Существует несколько методов оценки давления:

• Метод активного давления по теории Кулона – применяется для определения минимального давления, обеспечивающего подвижность грунта.
• Метод пассивного давления – характеризует максимальное давление, которое грунт может оказывать на стену.

Гидростатическое давление воды и его влияние

Скопление воды за подпорной стенкой увеличивает нагрузку и может привести к разрушению конструкции. Поэтому правильное устройство дренажной системы обязательно.

Дренажные мероприятия при строительстве подпорных стенок

Защитить стенку от отрицательного воздействия воды поможет эффективный дренаж. Рассмотрим основные виды дренажных мероприятий:

Типы дренажных систем

1. Поверхностный дренаж – отсечение и отвод поверхностных вод с помощью канав, лотков и желобов.
2. Глубинный дренаж – установка дренажных труб и слоев фильтрационного материала для снижения давления подземных вод.
3. Комбинированный дренаж – сочетание поверхностного и глубинного дренажа для наибольшей эффективности.

Материалы для дренажа

• Дренажные трубы из ПВХ или перфорированного металла;
• Геотекстиль для фильтрации и предотвращения засорения;
• Щебень и гравий как фильтрующий слой;
• Песок – для создания фильтрующей прослойки.

Расчет нагрузок: пример

Для наглядности рассмотрим упрощенный расчет подпорной стенки высотой 3 метра, удерживающей песчаный грунт с параметрами: удельный вес γ = 18 кН/м³, угол внутреннего трения φ = 30°, сцепление c=0 (песок без сцепления).

Согласно теории активного давления:

Кa = tan²(45° — φ/2) = tan²(45° — 15°) = tan²(30°) ≈ 0.33

Давление на нижнем уровне (глубина h=3м):

σ = Кa * γ * h = 0.33 * 18 * 3 = 17.82 кН/м²

Среднее давление:

σср = 0.5 * σ = 8.91 кН/м²

Общая сила давления на стенку (на 1 метр длины):

P = 0.5 * σ * h = 0.5 * 17.82 * 3 = 26.73 кН/м

Этот пример показывает, сколько нагрузки должна выдерживать подпорная стена, и почему важно учитывать эти расчеты при проектировании.

Статистика и популярные ошибки при строительстве подпорных стенок

• По данным строительных компаний, около 30% отказов подпорных стенок связаны с неправильным расчетом нагрузок;
• В 25% случаев причиной разрушений становится отсутствие или нарушение дренажных систем;
• Только 45% строящих подпорные стены объезжают стандартные схемы дренажа, используя адаптированные под условия участка решения.

Эти данные свидетельствуют о важности тщательного планирования и соблюдения всех инженерных норм.

Советы специалистов

«Планируя строительство подпорной стенки, необходимо не только точно рассчитать нагрузку, но и немедленно внедрить комплекс эффективных дренажных решений. Даже небольшое скопление воды может свести на нет достижения в прочности конструкции.»

Автор статьи рекомендует обращаться к профессиональным инженерам и геотехникам для оценки участка и оптимизации проекта, что значительно снизит риски аварий и повысит срок службы сооружения.

Заключение

Подпорные стенки являются важным элементом инженерной инфраструктуры, обеспечивающим устойчивость склонов и защиту построек. Ключ к надежности таких конструкций – это правильный расчет всех нагрузок и грамотное устройство дренажных систем, предотвращающих разрушение из-за гидростатического давления воды.

Ошибка в расчетах или пренебрежение дренажом ведут к снижению безопасности и дорогостоящему ремонту. Поэтому только комплексный подход и внедрение современных инженерных практик обеспечивают долгосрочный успех в строительстве подпорных стенок.
